    WTD微通道/管式反应器用

    WTD微通道/管式反应器用

    WTD微通道/管式反应器用 制冷加热动态控温系统 709

    应用介绍

    针对微通道反应器持液量少、换热能力强、循环系统 压降⼤特点专门设计开发。

    • 优化温度采样及响应速度，专门设计控制算法，能快速响应到控温稳定。
    • 增强循环泵能力设计，满足反应器高压降需求。
    • 持续高温降温技术，满足在高温放热反应时，需要冷热恒温控制时稳定运行。

    产品介绍

    WTD微通道/管式反应器用-无锡冠亚恒温制冷WTD微通道/管式反应器用-无锡冠亚恒温制冷WTD微通道/管式反应器用-无锡冠亚恒温制冷WTD微通道/管式反应器用-无锡冠亚恒温制冷

    型号 WTD-120M WTD-255 WTD-455 WTD-755 WTD-275V
    温度范围 -5°C～120°C -25°C～200°C -45°C～250°C -70°C～200°C -20°C～300°C
    温控精度 ±0.3℃
    温度分辨率 0.1K
    操作面板 7寸彩色触摸屏
    数据曲线 数据曲线记录
    数据导出 U盘excel格式
    控制模式 模糊PID自适应控制器
    通信接口 RS485 Modbus RTU协议
    加热功率 2kW 5.5kW 5.5kW 5.5kW 7.5kW
    冷却能力 kW  AT 300°C 7.5kW
    200°C 5.5kW 5.5kW 5.5kW 7.5kW
    100°C 1.5kW 5.5kW 5 kW 5 kW 7.5kW
    20°C 1 kW 5.5kW 5 kW 5 kW 5.5kW
    -15°C 2.5kW 4 kW 4 kW 2.5kW
    -35°C 1.5kW 3 kW
    -60°C 1.1kW
    循环泵 max 7L/min 2.5bar 25L/min 3bar 25L/min 3bar 25L/min 3bar 25L/min 3bar
    接口尺寸 R1/2 R3/4 R3/4 R3/4 R3/4
    温度传感器 PT100 PT100 PT100 PT100 PT100
    压缩机 斯科普/艾默生谷轮/法国泰康
    蒸发器 板式换热器 板式换热器 板式换热器 板式换热器 板式换热器

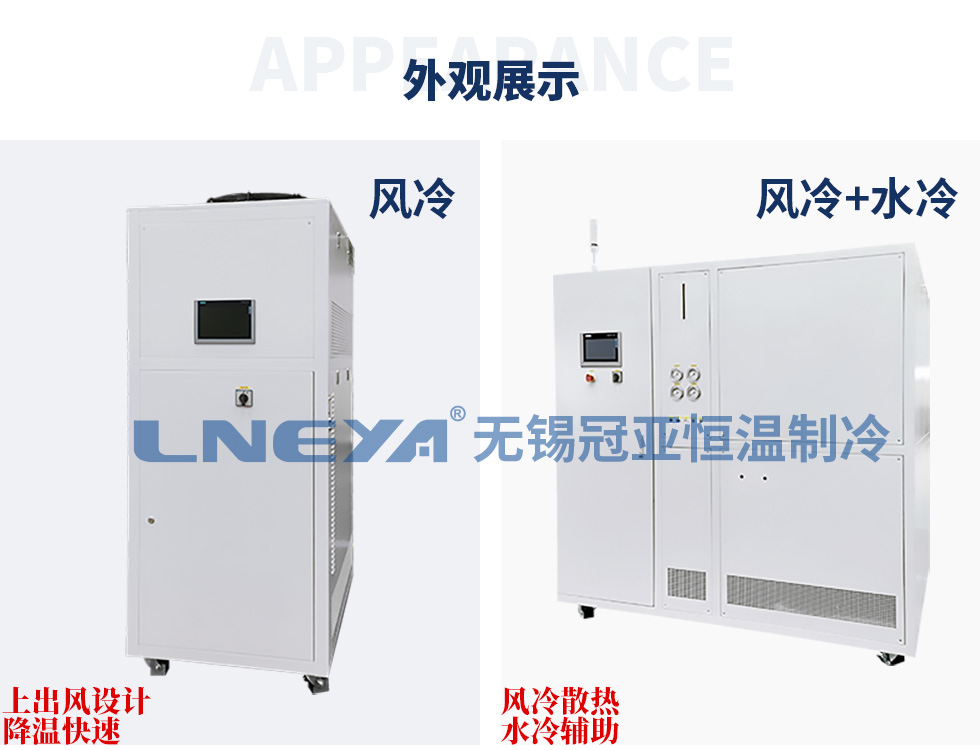

    冷却方式 风冷 风冷+水冷 风冷+水冷 风冷+水冷 风冷+水冷
    节流方式 热力膨胀阀 电子膨胀阀 电子膨胀阀 电子膨胀阀 电子膨胀阀
    干燥过滤器 丹佛斯 丹佛斯 丹佛斯 丹佛斯 丹佛斯
    载冷剂 合成导热油 合成导热油 合成导热油 合成导热油 合成导热油
    制冷剂 R404A R404A R404A R404A R23 R404A
    管路材质 SUS304 SUS304 SUS304 SUS304 SUS304
    超高温降温技术 是 是 是 是 是
    金属保温软管 1m*2根 1.8M*2根 1.8M*2根 1.8M*2根 1.8M*2根
    接触器\断路器 施耐德 施耐德 施耐德 施耐德 施耐德
    尺寸 35*56*75 55*70*175 55*70*175 65*85*185 55*70*175
    重量 60KG 195KG 205KG 325KG 245KG
    电源 AC 220V 50HZ 3.1kW MAX 380V 50HZ  9.5kW  MAX 380V 50HZ  10kW  MAX 380V 50HZ  12kW  MAX 380V 50HZ  15kW  MAX
    外壳材质 冷轧板喷塑 （标准颜色7035）



    型号 WTD-255-2T  双温区
    WTD-255W-2T  双温区    		 WTD-455-2T  双温区
    WTD-455W-2T  双温区
    温度范围 -25°C～200°C -45°C～250°C
    温控精度 ±0.3℃
    温度分辨率 0.1K
    操作面板 7寸彩色触摸屏
    数据曲线 数据曲线记录
    数据导出 U盘excel格式
    控制模式 模糊PID自适应控制器
    加热功率 5.5kW 5.5kW 5.5kW 5.5kW
    冷却能力 kW  AT 250°C 5.5kW 5.5kW
    200°C 5.5kW 5.5kW 5.5kW 5.5kW
    100°C 5kW 5kW 5 kW 5kW
    20°C 5kW 5kW 5 kW 5kW
    -15°C 2 kW 2 kW 4 kW 4kW
    -35°C 1.5kW 1.5kW
    循环泵 max 25L/min 3bar       双路 25L/min 3bar       双路
    接口尺寸 R3/4    双路 R3/4    双路
    温度传感器 PT100 PT100
    显示 2组进出口液体温度 显示 2组进出口液体温度
    压缩机 艾默生谷轮
    蒸发器 板式换热器 板式换热器
    冷却方式 风冷+水冷 风冷+水冷
    节流方式 电子膨胀阀 电子膨胀阀
    干燥过滤器 丹佛斯 丹佛斯
    载冷剂 合成导热油 合成导热油
    制冷剂 R404A R404A
    管路材质 SUS304 SUS304
    超高温降温技术 是 是
    金属保温软管 1.8M*4根 1.8M*4根
    接触器\断路器 施耐德 施耐德
    尺寸 70*100*175 70*100*175
    重量 325KG 365KG
    电源 380V 50HZ  19kW  MAX 380V 50HZ  20kW  MAX
    外壳材质 冷轧板喷塑 （标准颜色7035）



    型号 WTD-2A38W-2TPEX WTD-4A38W-2TPEX WTD-7A50WPEX
    温度范围 -25～200°C -25～200°C -45～200°C -45～200°C -70～200°C
    温控精度 ±0.5℃
    温度分辨率 0.1K
    操作面板 西门子7寸彩色防爆触摸屏
    数据曲线 数据曲线记录
    数据导出 U盘excel格式
    控制系统 冠亚控制系统
    系统循环流体 30L+30L 30L+30L 50L
    膨胀罐容积 120L 120L 100L
    加热功率 38kW 38kW 38kW 38kW 50kW
    加热器 电加热器     加热功率3W/cm2
    加热执行件 调压执行器4～20mA控制
    制冷能力 200°C 38kW 38kW 38kW 38kW 50kW
    100°C 38kW 38kW 38kW 38kW 50kW
    20°C 38kW 38kW 38kW 38kW 50kW
    -15°C 15kW 15kW 20kW 20kW 40kW
    -35°C 11kW 11kW 25kW
    -60°C 12kW
    循环泵 max 250L/min 3bar 250L/min 3bar 250L/min 3bar 250L/min 3bar 250L/min 3bar
    油接口尺寸 DN50 PN16
    冷却水换热器 套管式换热器
    冷却水量 25立方/时  1BAR～4bar  max   接口尺寸DN65 PN10 28立方/时  1BAR～4bar  max   接口尺寸DN65 PN10 28立方/时  1BAR～4bar  max DN65 PN10
    压缩机 艾默生谷轮涡旋柔性压缩机
    温度传感器 PT100     每组进出口液体温度
    节流方式 电子膨胀阀
    干燥过滤器 丹佛斯
    载冷剂 合成导热油
    管路材质 SUS304
    低压电气 施耐德/西门子
    超高温降温技术 是
    尺寸 250*200*220 250*200*220 250*200*220
    重量 2500KG 2600KG 2600KG
    电源 380V 50HZ  110kW  MAX 380V 50HZ 125kW MAX 380V 50HZ 120kW MAX
    防爆形式 正压防爆    防爆产品安装许可证号：PCEC-2017-B025
    外壳材质 冷轧板喷塑 （标准颜色7035）





    WTD微通道/管式反应器用-无锡冠亚恒温制冷 WTD微通道/管式反应器用-无锡冠亚恒温制冷
