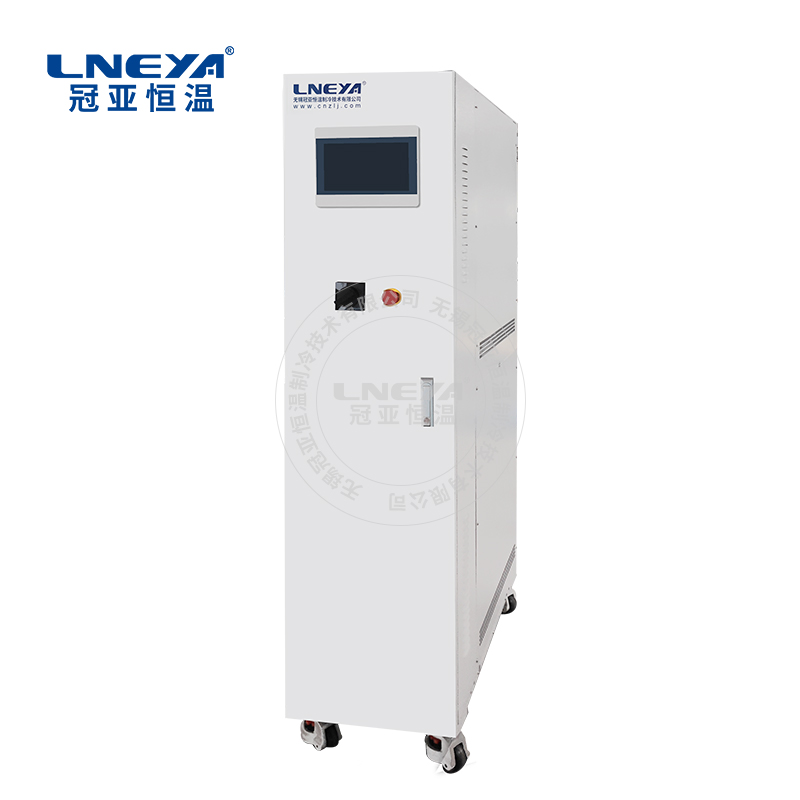

SUNDIZ变频系列 制冷加热动态控温系统
1268
产品应用
本系列产品较SUNDI产品制冷系统、循环系统采⽤变频控制，相对与⽼款产品噪⾳降低5分贝以上、启动电流小。
通过提⾼频率，增加制冷功率，提升降温速率循环泵变频控制
| 型号 | SUNDIZ4-3/SUNDIZ4-3W | SUNDIZ4-5/SUNDIZ4-5W | SUNDIZ4-10/SUNDIZ4-10W | SUNDIZ4-15W | SUNDIZ4-20W | SUNDIZ4-30W | |
| 温度范围 | -45℃～250℃ | -45℃～250℃ | -45℃～250℃ | -45℃～250℃ | -45℃～250℃ | -45℃～250℃ | |
| 加热功率 | 5.5kw | 7.5kw | 15kw | 25kw | 38KW | 60KW | |
| 制冷量 | 250℃ | 5.5kw | 7.5kw | 15KW | 25 KW | 38kw | 60kw |
| 20℃ | 5.5kw | 7.5kw | 15 KW | 25KW | 38kw | 60kw | |
| -15℃ | 2.3kw | 3.6Kw | 7.5 KW | 11KW | 15kw | 33kw | |
| -35℃ | 0.9kw | 1.5kw | 3.3 KW | 5KW | 6.5kw | 10kw | |
| 介质温控精度 | ±0.1℃ | ±0.1℃ | ±0.1℃ | ±0.1℃ | ±0.1℃ | ±0.1℃ | |
| 过程控温精度 | ±0.3℃ | ±0.3℃ | ±0.3℃ | ±0.3℃ | ±0.3℃ | ±0.3℃ | |
| 泵流量压力max | 50L/min | 50L/min | 100L/min | 150L/min | 250L/min | 400L/min | |
| 2bar | 2bar | 2bar | 2.5bar | 2.5bar | 2.5bar | ||
| 制冷剂 | 一级R-404A +二级 R508B | ||||||
| 系统压力显示 | 制冷系统、循环系统压力采用压力传感器检测显示在触摸屏上 | ||||||
| 控制器 | 西门子S7-1200PLC，模糊PID控制算法，具备过程动态控制算法 | ||||||
| 温度控制 | 导热介质出口温度控制模式 | ||||||
| 外接温度传感器：（PT100或4～20mA或通信给定）控制模式（过程动态控制算法） | |||||||
| 可编程 | 可编制25条程序，每条程序可编制85段步骤 | ||||||
| 通信协议 | 以太网接口TCP/IP协议、RS485接口MODBUS协议 | ||||||
| 设备内部温度反馈 | 设备导热介质出口温度、介质进口温度、制冷系统冷凝温度、环境温度、压缩机吸气温度、冷却水温度（水冷设备有） | ||||||
| 外接入温度反馈 | PT100或4～20mA或通信给定 | ||||||
| 串级控制时 | 导热油出口温度与外接温度传感器的温度差可设定可控制 | ||||||
| 温差控制功能 | 设备进液口温度与出液口温度的温度差值可设定可控制（保护系统安全） | ||||||
| 密闭循环系统 | 整个系统为全密闭系统，高温时不会有油雾、低温不吸收空气中水份，系统在运行中不会因为高温使压力上升，低温自动补充导热介质。 | ||||||
| 加热 | 指系统zui大的加热输出功率（根据各型号） | ||||||
| 加热器有三重保护，独立温度限制器，确保加热系统安全 | |||||||
| 采用调压器控制加热输出，降低过程控温中加热器输出电流 | |||||||
| 制冷能力 | 指在不同的温度具备带走热量的能力（理想状态下），实际工况需要考虑环境散热，请适当放大，并且做好保温措施。 | ||||||
| 外循环泵流量、压力 | 品牌磁力驱动变频泵 | ||||||
| 压缩机 | 艾默生、三菱等变频压缩机 | ||||||
| 变频器 | ABB等品牌 | ||||||
| 蒸发器 | 316L板式换热器 | ||||||
| 制冷附件 | 丹佛斯/艾默生配件（干燥过滤器、油分离器、高低压保护器、膨胀阀） | ||||||
| 操作面板 | 无锡冠亚定制7英寸彩色触摸屏，温度曲线显示\EXCEL 数据导出 | ||||||
| 安全防护 | 具有自我诊断功能；相序断相保护器、冷冻机过载保护，过载继电器、热保护装置等多种安全保障功能。 | ||||||
| 制冷剂 | R-404A / R507C 可选配R448 | ||||||
| 水冷冷凝器 | 标配板式换热器 | ||||||
| 外壳材质 | 冷轧板喷塑 （标准颜色RaL7035） | ||||||
| 接口尺寸 | G3/4 | G3/4 | G1 | DN32 PN10 | DN40 PN10 | DN50 PN10 | |
| 电源 | 380V 50HZ / 460V 60HZ | ||||||
| 型号 | SUNDIZ8-3W | SUNDIZ8-4W | SUNDIZ8-6W | SUNDIZ8-10W | SUNDIZ8-15W | |
| 温度范围 | -80℃～250℃ | -80℃～250℃ | -80℃～250℃ | -80℃～250℃ | -80℃～250℃ | |
| 加热功率 | 3.5kw | 5.5kw | 7.5kw | 10kw | 15kw | |
| 制冷量 | 250℃ | 3.5kw | 5.5kw | 7.5KW | 15 KW | 20kw |
| 20℃ | 3.5kw | 5.5kw | 7.5 KW | 15KW | 20kw | |
| -60℃ | 1.3kw | 1.8Kw | 3 KW | 5.5KW | 8kw | |
| -75℃ | 0.4kw | 0.6kw | 1 KW | 1.8KW | 2.7kw | |
| 介质温控精度 | ±0.1℃ | ±0.1℃ | ±0.1℃ | ±0.1℃ | ±0.1℃ | |
| 过程控温精度 | ±0.3℃ | ±0.3℃ | ±0.3℃ | ±0.3℃ | ±0.3℃ | |
| 泵流量压力max | 35L/min | 50L/min | 100L/min | 150L/min | 250L/min | |
| 2bar | 2bar | 2bar | 2.5bar | 2.5bar | ||
| 制冷剂 | 一级R-404A +二级 R508B | |||||
| 系统压力显示 | 制冷系统、循环系统压力采用压力传感器检测显示在触摸屏上 | |||||
| 控制器 | 西门子S7-1200PLC，模糊PID控制算法，具备过程动态控制算法 | |||||
| 温度控制 | 导热介质出口温度控制模式 | |||||
| 外接温度传感器：（PT100或4～20mA或通信给定）控制模式（过程动态控制算法） | ||||||
| 可编程 | 可编制25条程序，每条程序可编制85段步骤 | |||||
| 通信协议 | 以太网接口TCP/IP协议、RS485接口MODBUS协议 | |||||
| 设备内部温度反馈 | 设备导热介质出口温度、介质进口温度、制冷系统冷凝温度、环境温度、压缩机吸气温度、冷却水温度（水冷设备有） | |||||
| 外接入温度反馈 | PT100或4～20mA或通信给定 | |||||
| 串级控制时 | 导热油出口温度与外接温度传感器的温度差可设定可控制 | |||||
| 温差控制功能 | 设备进液口温度与出液口温度的温度差值可设定可控制（保护系统安全） | |||||
| 密闭循环系统 | 整个系统为全密闭系统，高温时不会有油雾、低温不吸收空气中水份，系统在运行中不会因为高温使压力上升，低温自动补充导热介质。 | |||||
| 加热 | 指系统zui大的加热输出功率（根据各型号） | |||||
| 加热器有三重保护，独立温度限制器，确保加热系统安全 | ||||||
| 采用调压器控制加热输出，降低过程控温中加热器输出电流 | ||||||
| 制冷能力 | 指在不同的温度具备带走热量的能力（理想状态下），实际工况需要考虑环境散热，请适当放大，并且做好保温措施。 | |||||
| 外循环泵流量、压力 | 品牌磁力驱动变频泵 | |||||
| 压缩机 | 艾默生、三菱等变频压缩机 | |||||
| 变频器 | ABB等品牌 | |||||
| 蒸发器 | 316L板式换热器 | |||||
| 制冷附件 | 丹佛斯/艾默生配件（干燥过滤器、油分离器、高低压保护器、膨胀阀） | |||||
| 操作面板 | 无锡冠亚定制7英寸彩色触摸屏，温度曲线显示\EXCEL 数据导出 | |||||
| 安全防护 | 具有自我诊断功能；相序断相保护器、冷冻机过载保护，过载继电器、热保护装置等多种安全保障功能。 | |||||
| 制冷剂 | R-404A / R507C 可选配R448 | |||||
| 水冷冷凝器 | 标配板式换热器 | |||||
| 外壳材质 | 冷轧板喷塑 （标准颜色RaL7035） | |||||
| 接口尺寸 | G3/4 | G3/4 | G1 | DN32 PN10 | DN40 PN10 | |
| 电源 | 380V 50HZ / 460V 60HZ | |||||

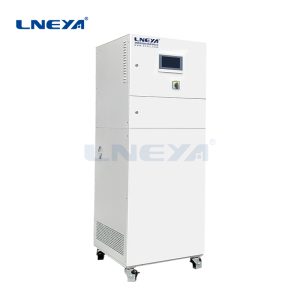

上一篇: WTD微通道/管式反应器用
